راهنمای ابعاد فیش آداپتور: اندازه‌ی فیش را در 3 دقیقه پیدا کنید

انتخاب اشتباه آداپتور معمولا از یک جا آب می‌خورد: اندازه‌ی فیش. ولتاژ و آمپر روی بیشتر آداپتورها نوشته شده، ولی اندازه‌ی فیش جایی نوشته نمی‌شود. در این راهنما، در سه دقیقه اندازه‌ی فیش دستگاه خود را پیدا می‌کنید.

اندازه‌ی فیش دو عدد دارد، نه یکی

• قطر بیرونی: قطر دهانه‌ی فیش.
• قطر داخلی: قطر سوراخ وسط فیش — همان‌جا که پین مرکزی دستگاه داخل آن می‌رود.

همیشه به این ترتیب نوشته می‌شود: قطر بیرونی × قطر داخلی. پس 5.5 × 2.1 یعنی بیرونی 5.5 میلی‌متر و داخلی 2.1 میلی‌متر.

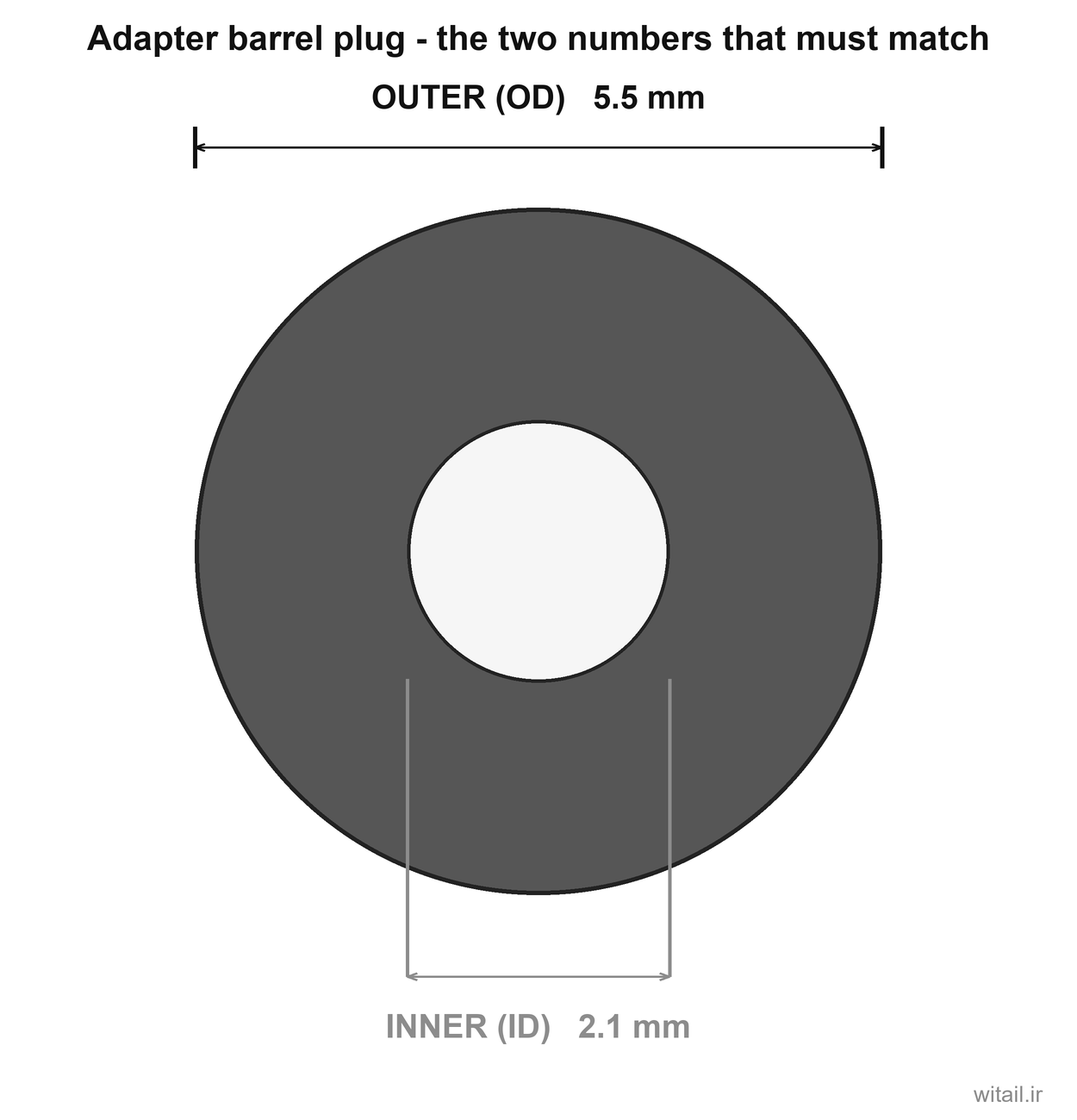

قطر بیرونی 5.5 میلی‌متر و قطر داخلی 2.1 میلی‌متر؛ قطر داخلی همان‌جایی است که پین مرکزی دستگاه داخل آن می‌رود.

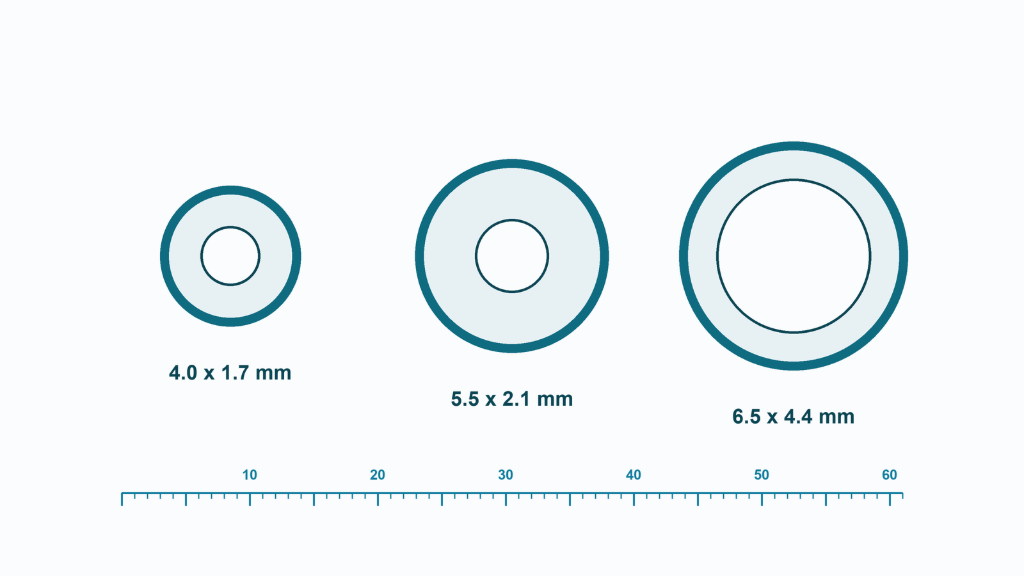

اندازه‌های رایج فیش

ابعاد (بیرونی × داخلی) - کاربرد معمول

2.5 × 0.7 — دستگاههای خیلی کوچک، شارژرهای قدیمی موبایل

3.0 × 1.1 — الکترونیک کوچک و لوازم جانبی

3.5 × 1.35 — الکترونیک کوچک، رادیوهای دستی

4.0 × 1.7 — برخی لپتاپهای اقتصادی، دوربینهای مداربسته

4.8 × 1.7 — بعضی آداپتورها و دستگاههای کوچک

5.5 × 1.7 — آداپتورهای کوچک

5.5 × 2.1 — رایجترین؛ بیشتر آداپتورهای 12 ولت، بردهای آموزشی، درایور LED

5.5 × 2.5 — آداپتورهای پرمصرفتر، برخی سیستمهای مداربسته

5.5 × 3.0 — نوع «با پین داخلی»؛ در ستهای تبدیل رایج است

6.3 × 3.0 — تجهیزات صنعتی و پزشکی

6.5 × 4.4 — بعضی آداپتورهای لپتاپ

7.4 × 5.0 — برخی لپتاپهای قدیمی

این جدول «کاربرد معمول» است، نه قانون. تنها مرجع قطعی، اندازه‌گیری خود دستگاه شماست.

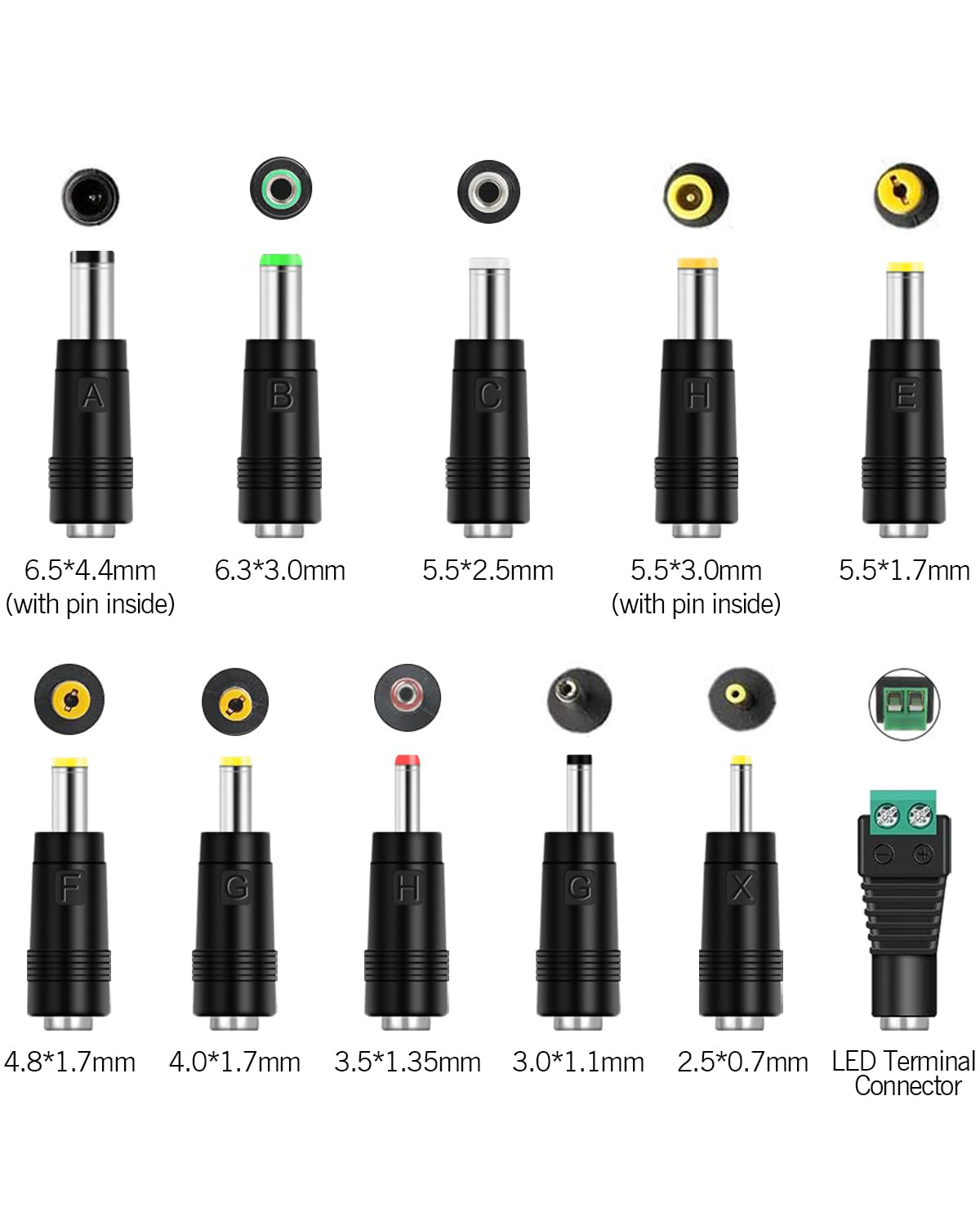

تصویر نمونه: ابعاد رایج نوک‌های تبدیل — عدد اول قطر بیرونی و عدد دوم قطر داخلی است. حرف‌های روی بدنه‌ی نوک‌ها کد فروشنده است و بین فروشنده‌ها یکسان نیست؛ ملاک ما عدد است، نه حرف.

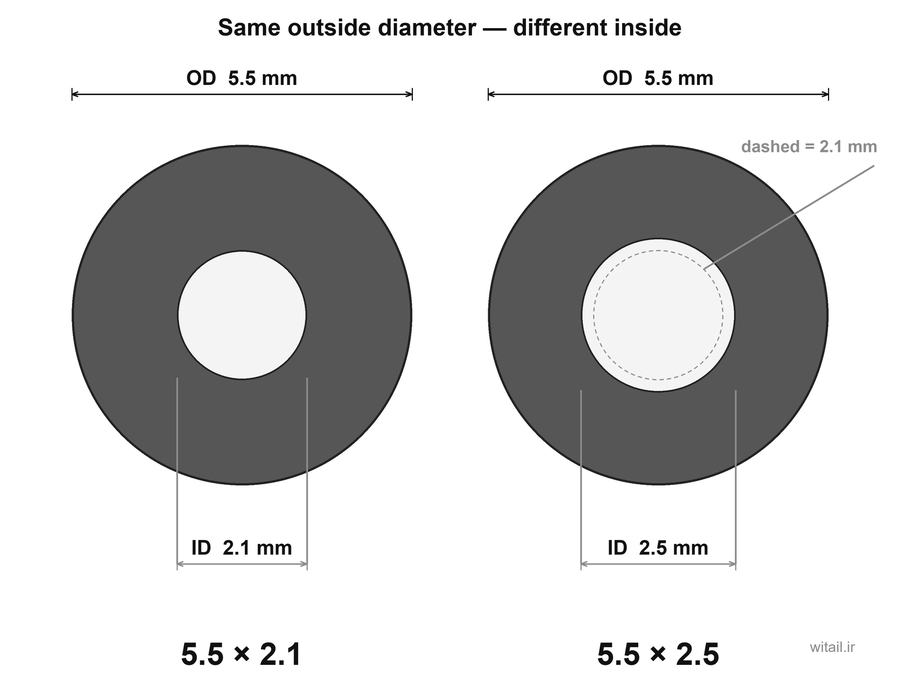

تفاوت 5.5 × 2.1 و 5.5 × 2.5 — بزرگ‌ترین تله

این دو از بیرون یکسان به نظر می‌رسند و بیشترین خرید اشتباه از همین‌جا می‌آید. تفاوتشان فقط قطر داخلی است. اگر بیرونی جور باشد ولی داخلی نخورد، فیش یا جا نمی‌رود یا لق می‌زند و برق قطع و وصل می‌شود.

این دو فیش از بیرون یکسان‌اند؛ تفاوتشان فقط در قطر داخلی است.

اندازه‌گیری در سه دقیقه

از روی خود دستگاه (دقیق‌ترین راه):

1. دستگاه را خاموش و از برق جدا کنید.
2. دهانه‌ی ورودی برق دستگاه را با خط‌کش اندازه بگیرید ← قطر بیرونی.
3. پین مرکزی داخل همان ورودی را اندازه بگیرید ← قطر داخلی.

یا از روی آداپتور قدیمی: دهانه‌ی فیش و سوراخ وسطش را اندازه بگیرید.

دو نکته: خط‌کش باید رو به روی چشم باشد نه از بغل (از بغل عدد را اشتباه می‌خوانید) و اگر روی بدنه یا دفترچه‌ی دستگاه اندازه‌ی ورودی برق نوشته شده، همان را در اولویت بگذارید.

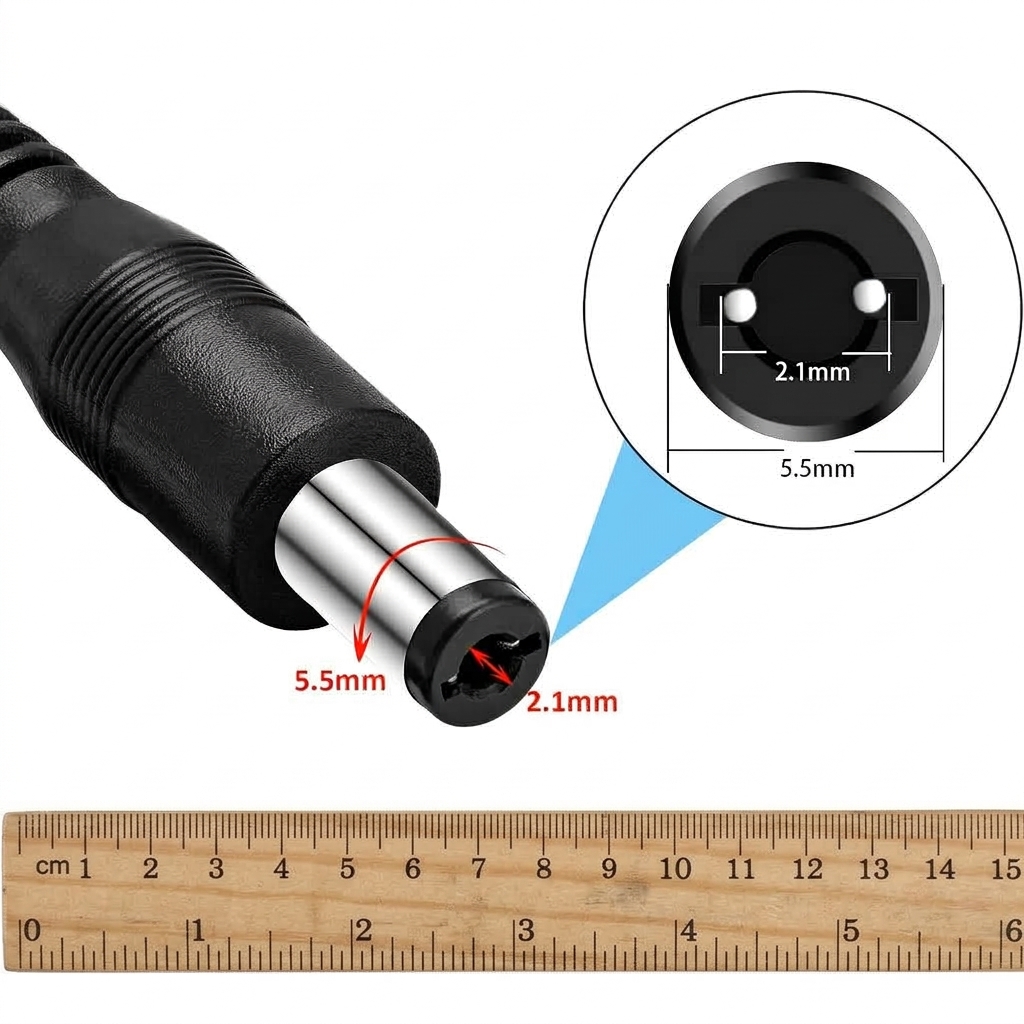

تصویر نمونه: فیش استوانه‌ای در کنار خط‌کش (واحد: سانتی‌متر).

اگر سر دستگاه شما USB است

بعضی آداپتورها به‌جای فیش استوانه‌ای، سر Micro USB یا Type-C یا Mini USB دارند. برای این‌ها اندازه‌ی فیش معنا ندارد؛ فقط باید بدانید دستگاه شما کدام‌یک را می‌خورد.

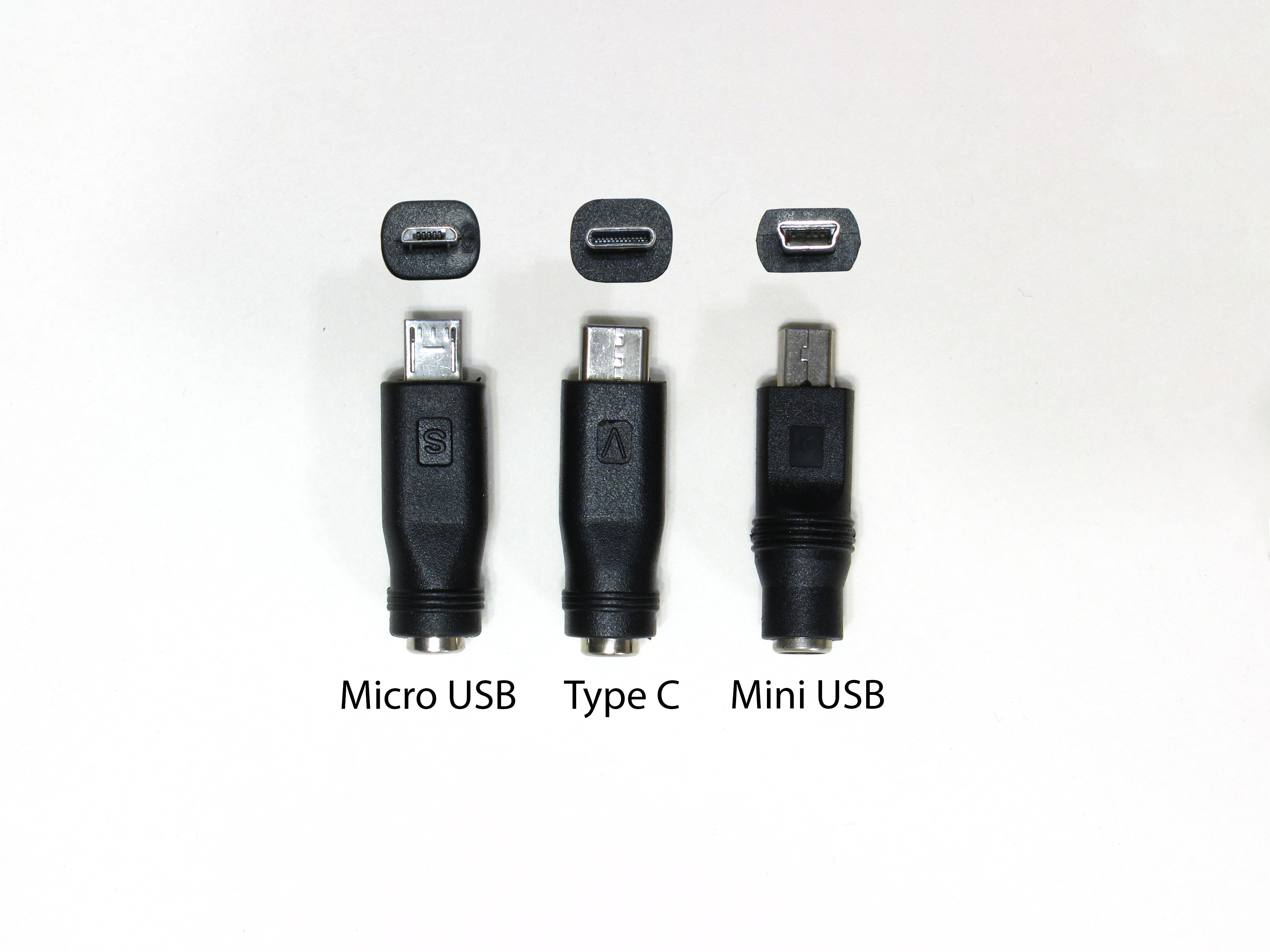

تصویر نمونه: سه نوع سر USB — Micro USB، Type-C و Mini USB.

اگر فیش جور نشد

خرید مبدل راه‌حل است. برای تبدیل 5.5 × 2.1 به 4.0 × 1.7 مبدل فروخته می‌شود.

انتخاب آداپتور مناسب

حالا که اندازه فیش دستگاهتان را میدانید، میتوانید آداپتور مناسب را بر اساس همان اندازه انتخاب کنید. همه آداپتورهای فروشگاه را ببینید.

در نام یا جدول مشخصات هر آداپتور، اندازه فیش و ولتاژ و جریان همان محصول نوشته شده است؛ آن را با مشخصات دستگاه خود مقایسه کنید.

سوالات پرتکرار

از کجا بفهمم فیش آداپتور من چه اندازه‌ای است؟

با خط‌کش، دهانه‌ی ورودی برق دستگاه (قطر بیرونی) و پین مرکزی داخلش (قطر داخلی) را اندازه بگیرید.

تفاوت 5.5 × 2.1 و 5.5 × 2.5 چیست؟

قطر بیرونی هر دو 5.5 میلی‌متر است؛ تفاوت در قطر داخلی است. اگر اشتباه انتخاب شود، فیش یا داخل نمی‌رود یا لق می‌زند.

حرف‌های روی نوک‌های تبدیل (A، B، C…) یعنی چه؟

کد فروشنده است و بین فروشنده‌ها یکسان نیست؛ به‌جای حرف، عدد روی نوک را با اندازه‌ی دستگاه خود مقایسه کنید.

قطبیت و جریان مجاز موضوع دو راهنمای جداگانه‌اند و در همین بخش منتشر می‌شوند.
